混凝土用鋼纖維： 以切斷細鋼絲法、冷軋帶鋼剪切、鋼錠銑削或鋼水快速冷凝法制成長徑比(纖維長度與其直徑的比值,當纖維截面為非圓形時,采用換算等效截面圓面積的直徑)為40～80的纖維。

鋼纖維主要用于制造鋼纖維混凝土，任何方法生產(chǎn)的鋼纖維都能起到強化混凝土的作用。 纖維的增強效果主要取決于基體強度(fm)，纖維的長徑比(鋼纖維長度l與直徑d的比值，即I/d)，纖維的體積率(鋼纖維混凝土中鋼纖維所占體積百分數(shù))，纖維與基體間的粘結強度(τ)，以及纖維在基體中的分布和取向(η)的影響。當鋼纖維混凝土破壞時，大都是纖維被拔出而不是被拉斷，因此改善纖維與基體間的粘結強度是改善纖維增強效果的主要控制因素之一。

加入鋼纖維的混凝土其抗壓強度、拉伸強度、抗彎強度、沖擊強度、韌性、沖擊韌性等性能均得到較大提高。


冷拉絲切斷型碳鋼纖維
用直徑為0.4~1.0mm的冷拔鋼絲，按照規(guī)定的長度切斷成短纖維。

產(chǎn)品特性：
冷拔鋼絲作成的鋼纖維抗拉強度可達1000~2000MPa，但是它的表面較光滑，與混凝土或水泥砂漿基體粘結強度較差。為了增強鋼纖維與基體的粘結強度，通�？筛淖冧摾w維的外形，即生產(chǎn)異形鋼纖維的方法加以解決。其常用的方法有壓棱法、波形法、彎鉤法。

產(chǎn)品規(guī)格和型號：

產(chǎn)品應用：
冷拉波紋型碳鋼纖維：

基本外形與剪切的同形產(chǎn)品相當，但單絲的抗拉強度有了極大的提高，可達1100MPA以上，適用于重點工程的大面積混凝土抗裂。

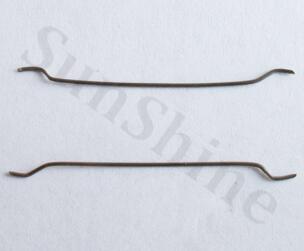

冷拉端鉤型碳鋼纖維：

這是綜合效果最好的產(chǎn)品、以其高強度(大于1100MPA)，抗折(十次以上不斷)且鉚固力最強的端鉤形態(tài)的最佳組合，其產(chǎn)品可謂鋼纖維家族中的“老大”。 端鉤形鋼纖維，所述鋼纖維為細條狀，主要特點在于：鋼纖維的中間段為直線狀，在鋼纖維的兩端分別各有一個向上翹起的端鉤。兩端分別向上翹起的端鉤的上表面位于同一個水平面上，兩端分別向上翹起的端鉤的下表面位于同一個水平面上。兩端分別向上翹起的端鉤的上表面高于鋼纖維的中間段的上表面，兩端分別向上翹起的端鉤的下表面高于鋼纖維的中間段的下表面。實驗證明，使用本實用新型的鋼纖維混凝土，其抗壓強度、初裂抗彎強度分別提高了27％以上，而極限抗彎強度提高了67.7％、劈裂抗拉強度提高了92.6％、抗剪切強度提高了101.6％。
